物镜

(无限远长工作距离平场消色差物镜)

放大倍率

数值孔径

工作距离mm

5X

0.12

26.1

LMPlan10X

0.25

20.2

LMPlan20X

0.35

6.0

50X

0.70

3.68

80X

0.80

1.25

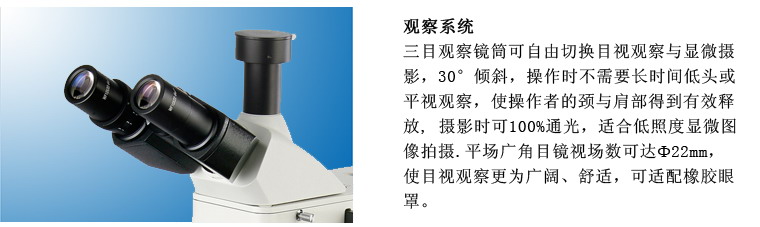

目镜筒

30°倾斜，双目瞳距调节范围：53~75mm

调焦机构

粗微动同轴调焦, 微动格值:0.8μm,粗动松紧可调,带锁紧和限位装置

转换器

五孔转换器

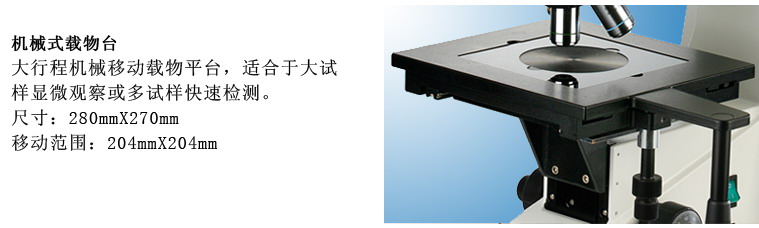

载物台

机械式，尺寸：280mmX270mm，移动范围：横向（X）204mm，纵向（Y）204mm

偏光装置

起偏振器，可360度旋转，可推拉切换

检偏振器，可推拉切换

照明系统

落射照明：12V50W卤素灯，亮度可调；透射照明：大功率LED

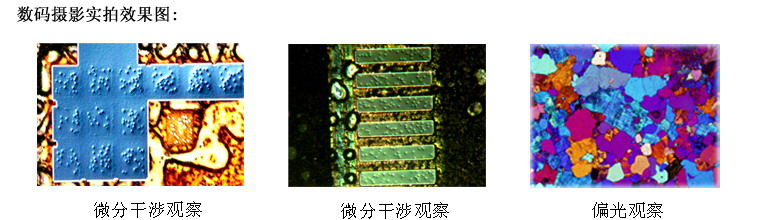

DIC观察系统

适用于LMPlan10X/LMPlan20X DIC物镜

防霉

光路防霉系统

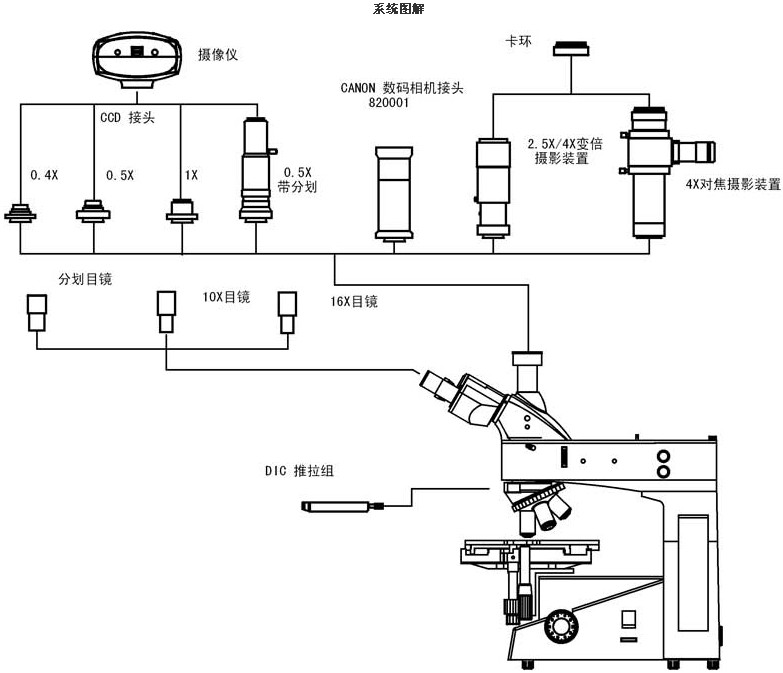

系统组成

电脑型(WMJ-9835DIC-C)

1.金相显微镜 2.适配镜 3.摄像器(CCD) 4.计算机（选购）

数码型(WMJ-9835DIC-D)

1.金相显微镜 2.适配镜 3.数码相机（选购）

目镜

分划 10X(Φ22mm),格值0.1mm/格

物镜

放大倍率

数值孔径

工作距离（mm）

40X

0.60

3.98

60X

0.75

1.22

100X（干式）

0.85

0.40

载物台

机械式, 尺寸250mmX230mm, 移动范围:154mmX154mm

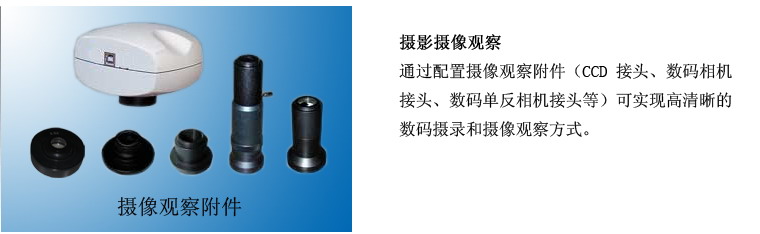

CCD接头

0.4X

0.5X

1X

0.5X带分划尺,格值0.1mm/格

摄像仪

DV-1(USB和Video输出)

DV-130 / 300 / 500 /1000(USB输出)

DV-380 / 520 (带Video输出)

数码相机接头

CANON(EF)  NIKON( F)

分析软件

金相图像测量分析软件

金相组织图谱评级分析软件
